隐形拉索玻璃肋支承系统

时间:2020-06-04 人气:5713 返回列表

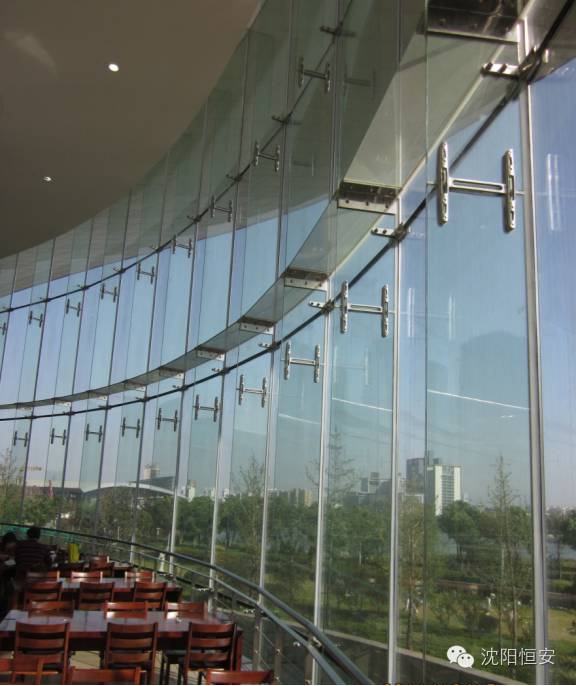

隐形拉索玻璃肋支承系统由面板玻璃、肋驳接件(或玻璃肋隐索夹具)、不锈钢拉索、玻璃肋和玻璃肋连接件组成。

玻璃肋通过玻璃肋连接件固定在主体结构上,承担风荷载和地震等荷载的作用。

不锈钢拉索隐于面板玻璃之间的竖向胶缝中,两端(或只上端)固定在主体结构上,连接面板玻璃和肋驳接件(或玻璃肋隐索夹具),使之形成一个辅助的支承系统。

当玻璃肋发生破坏,起不到支承作用时,不锈钢拉索就会发挥它的作用,承担起所有的面板玻璃的重量,保证整个幕墙支承系统的完整。

隐形拉索玻璃肋支承系统已申请 专利。

专利号:ZL 2014 2 0036421.5。

隐形拉索玻璃肋支承系统保证原玻璃肋支承结构的通透性和视觉美观性,同时,给维修和更换玻璃肋板提供有效的时间,避免整个玻璃幕墙的倒塌,提高了肋驳接玻璃幕墙的安全性。

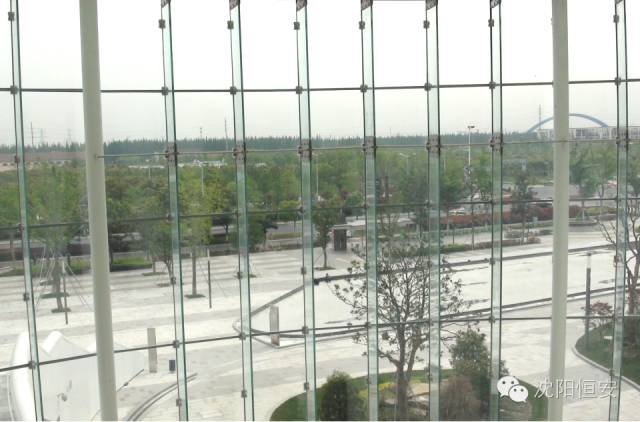

工程案例如下:

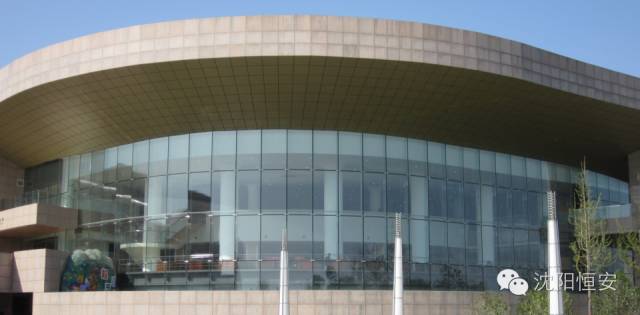

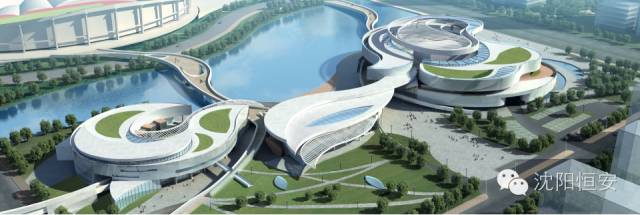

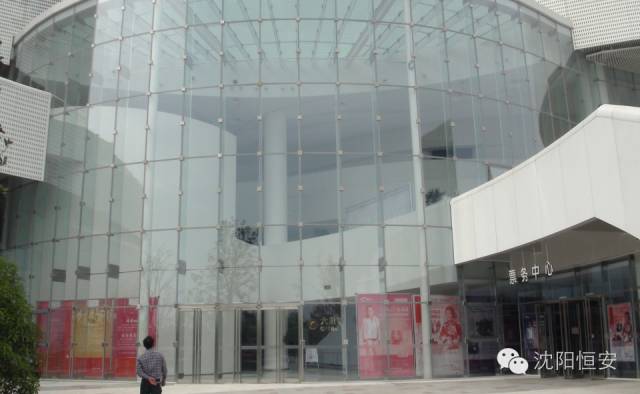

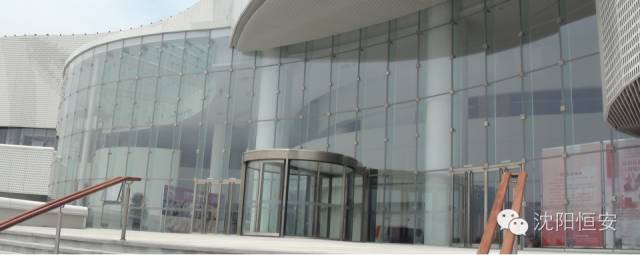

昆山艺术中心
