三角形平板玻璃模拟双曲面

时间:2020-06-04 人气:31409 返回列表

双曲面玻璃幕墙造型独特,线条流畅,能满足设计师的建筑设计需要,充分的表达出建筑设计理念和寓意,同时,满足人们对整体建筑审美的要求。

双曲面玻璃幕墙面材的考虑

面板玻璃加工成双曲面造价会很高、而且生产周期长,所以,合理地采用三角形平板玻璃模拟双曲面是更佳 之选,其优点是:

一、采用平板玻璃,加工工期短、造价低;

二、整个造型由无数个平面构成双曲面,具有钻石多平面的对光反射效果,具有钻石一样璀璨的建筑艺术美。


双曲面玻璃幕墙的特点:

一、相邻的六块玻璃交汇到一点;固定在一点的六块玻璃不在一个平面上,即相邻玻璃不共面,相邻玻璃间有夹角。

二、玻璃作为外围护结构的面材,在风压作用下不断变形。

三、由于结构的复杂性,相邻六块玻璃每个玻璃

角的角度大小不等,并且对每个点又是变化的。

四、同一固定点多为6块玻璃相汇到一点,但也有4块、5块或7块玻璃相汇到一点的情况。


通过前边的相关内容介绍得出:三角形平板玻璃模拟双曲面玻璃幕墙,面板玻璃固定配件优选缝用球铰驳接夹具。

根据缝用球铰驳接夹具固定位置的不同,有两种型号的选择。

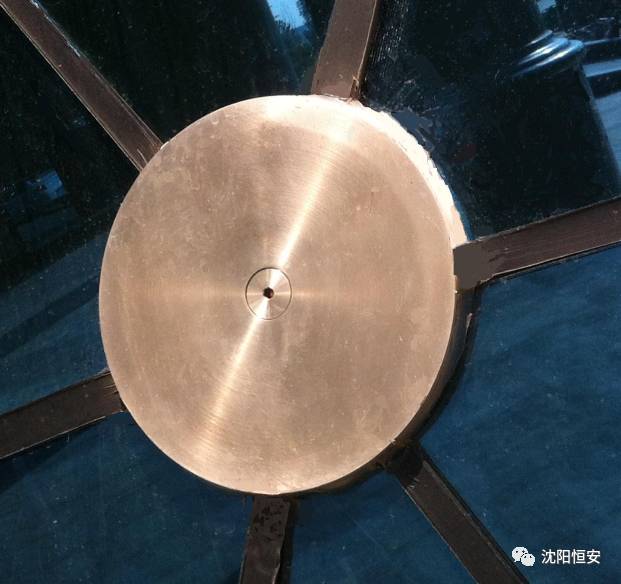

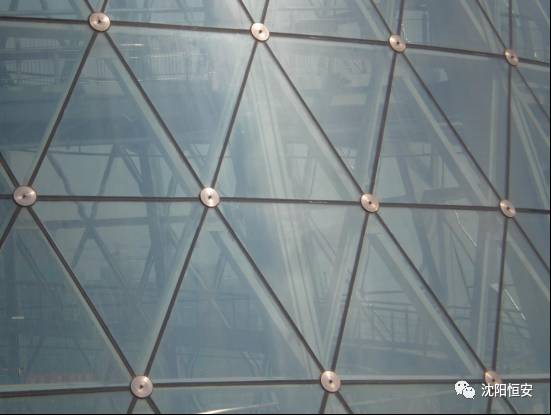

一种缝用球铰夹具固定在三角形面板玻璃的交汇处,夹具为圆形双曲面球铰夹具,型号:YQGCJ01。

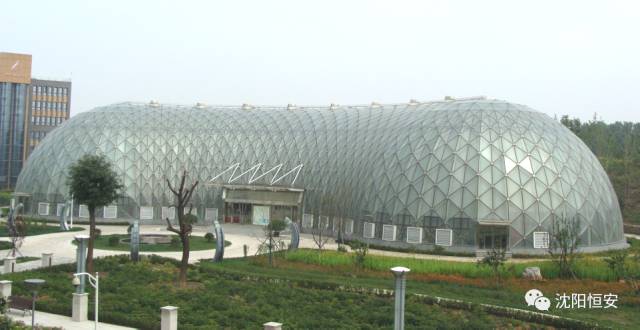

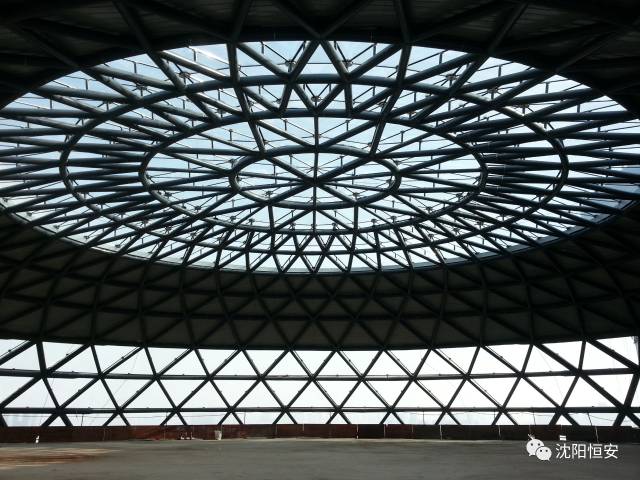

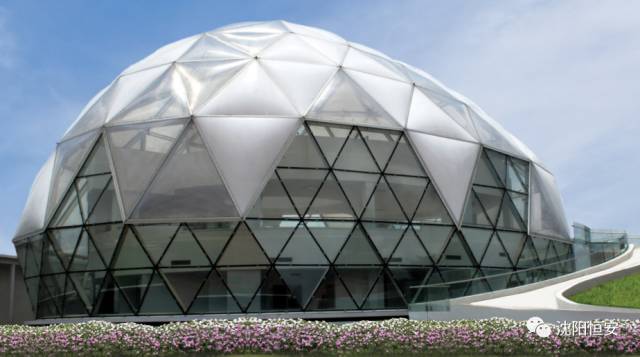

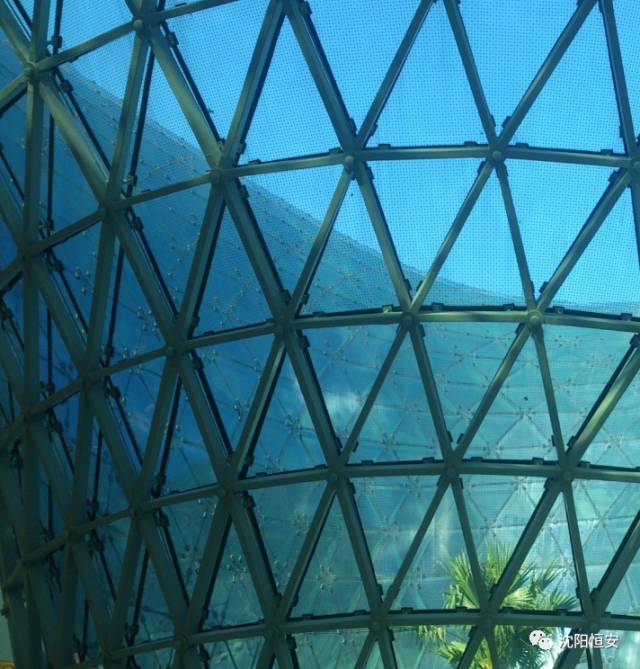

天津天狮产业园植物园温室




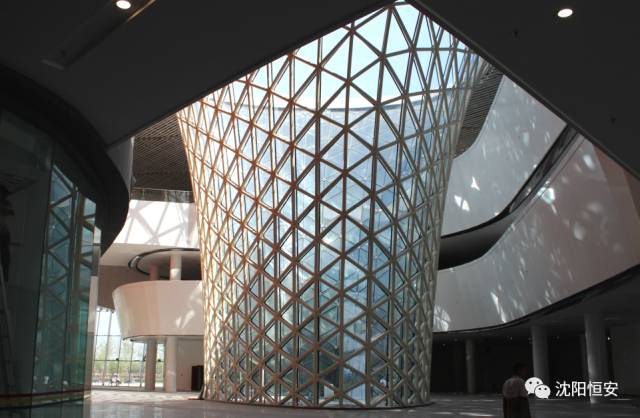

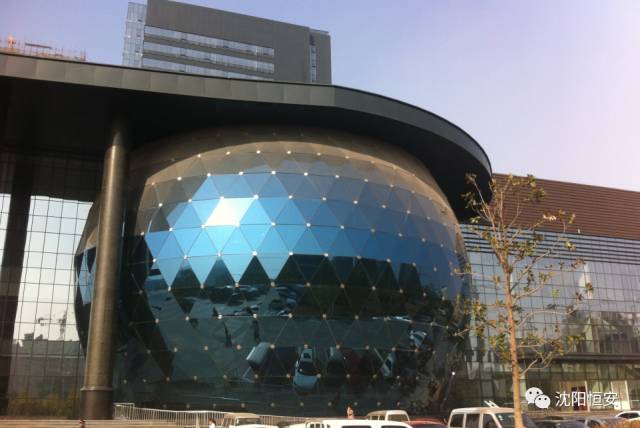

威海市民中心


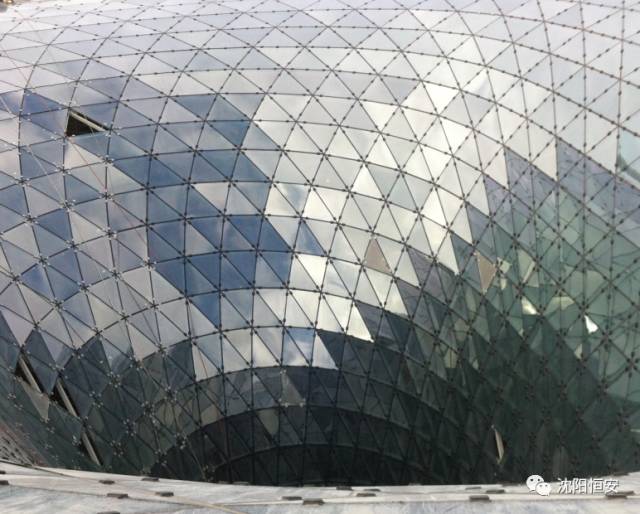

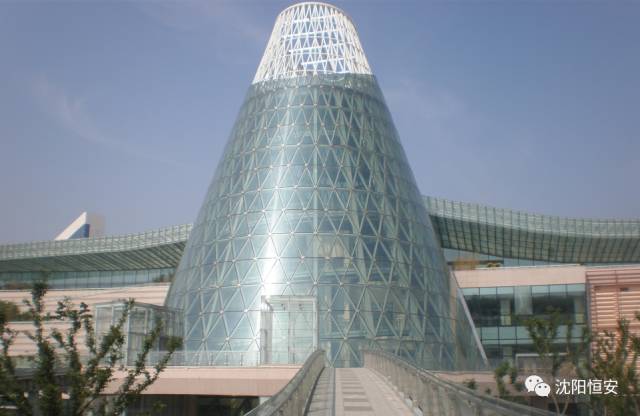

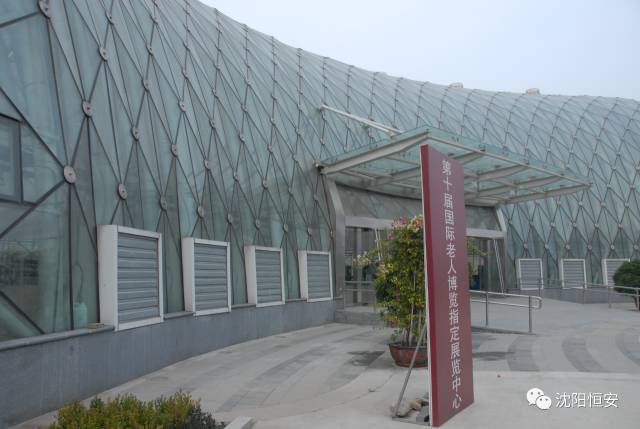

鲁台会展中心


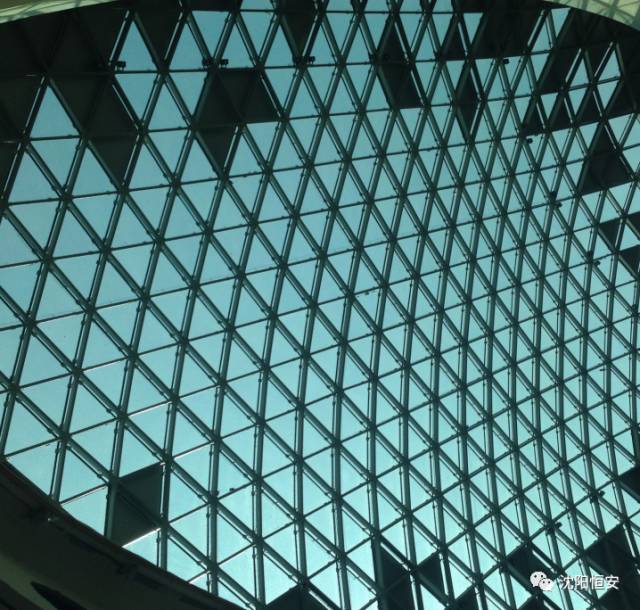

肥城兴润桃都明珠大厦




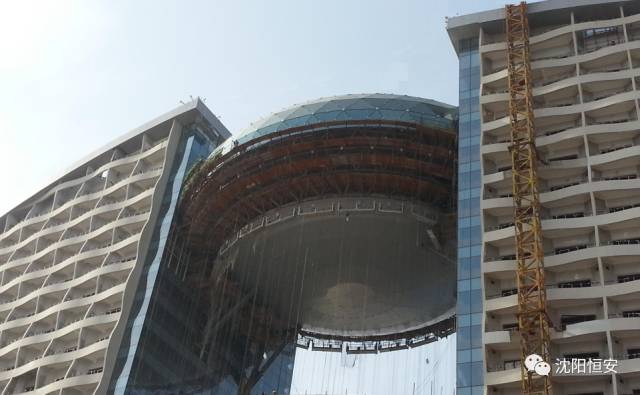

武汉新城国际博览中心洲际酒店






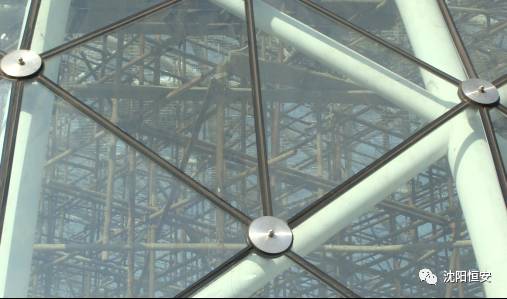

圆形双曲面球铰夹具的优点

1、玻璃内外两个球铰连同中间夹持部分的玻璃厚度正好形成球体,球心接近玻璃厚度中心,玻璃可以发生自由变形。这样每块玻璃都可以绕各自的球心进行一定角度的转动,即可解决相邻六块玻璃不共面的问题,又使相邻玻璃间的夹角得到补偿,同时满足玻璃随风压产生变形的需要。

2、相邻玻璃间通常用分隔板将相邻玻璃隔开,双曲面球铰夹具的分隔板设计在夹具的后盖上,用滑槽连接。每个分隔板都可以在滑槽内360°转动,通过锁紧螺钉在任意位置固定,因此解决了玻璃角大小不等的问题。

3、滑槽内分隔板的数量可以根据实际需要任意增减,即可以适合4块、5块、6块或7块玻璃。

4、球铰夹具和母座之间的连接螺栓采用球头结构—球头螺栓,球头螺栓与其连接的母座可以进行内外调整,保证玻璃面距钢结构表面的距离。

5、球铰夹具通过球头螺栓可以自动调整,解决双曲面玻璃幕墙结构施工中无法保证母座中心线与双曲面的法线重合的问题,实现幕墙的自然、顺畅,同时有利于玻璃的受力。

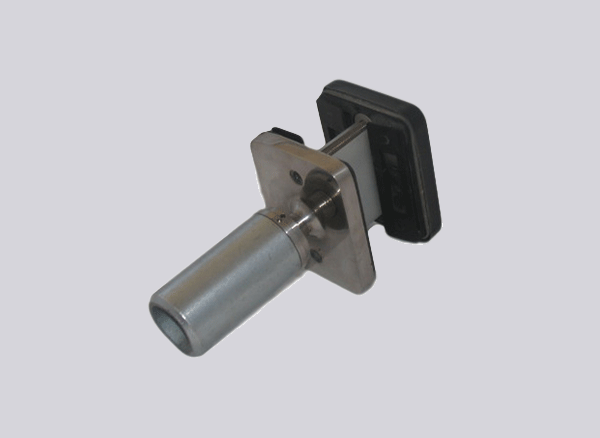

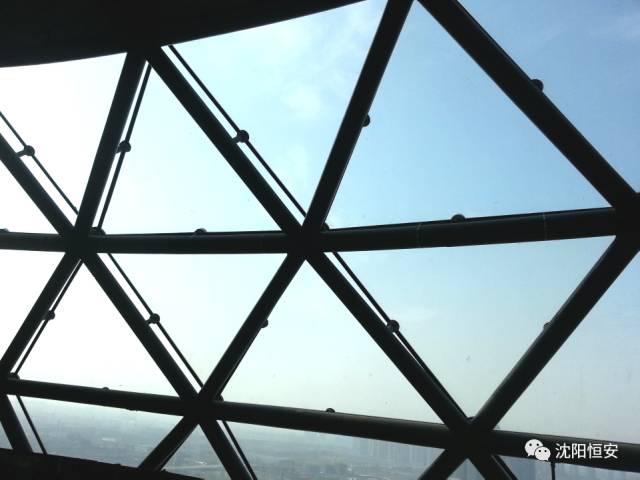

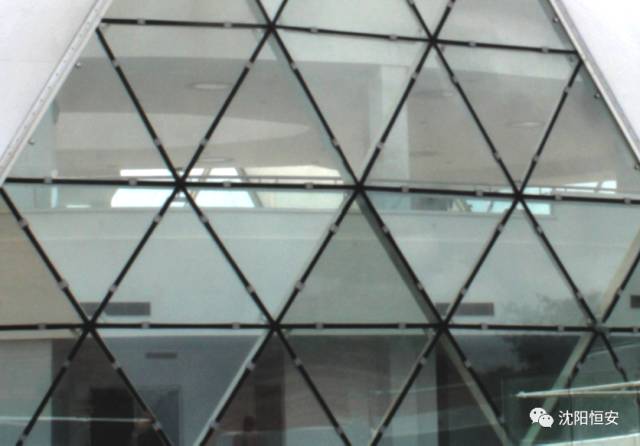

另一种缝用球铰夹具固定在两块玻璃间的交缝处,夹具为缝用球铰驳接头,型号:TWJ5。

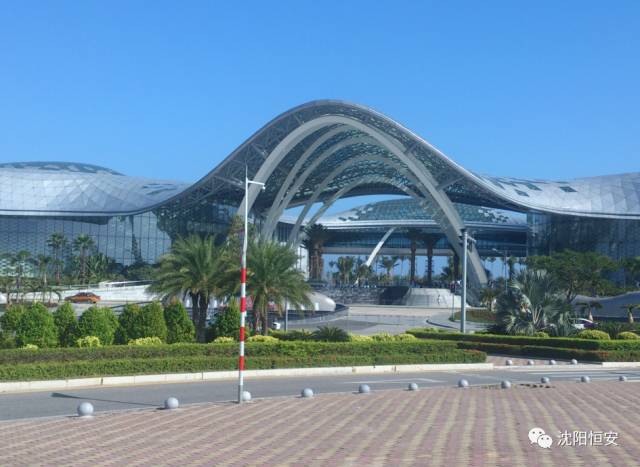

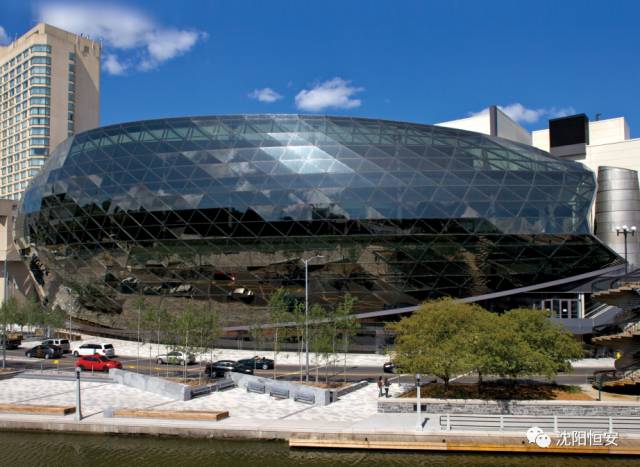

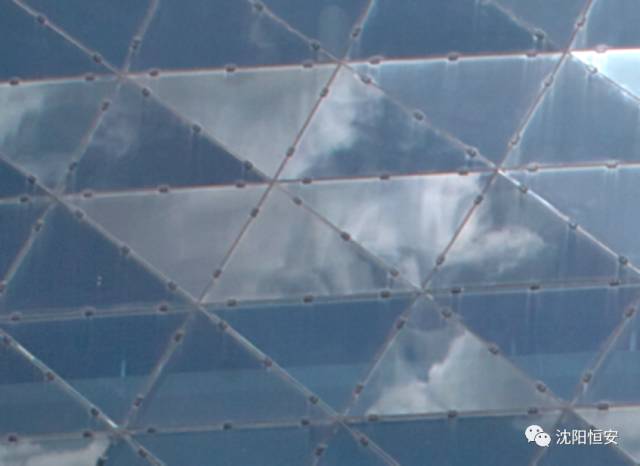

三亚海棠湾国际购物中心








缝用球铰驳接头的优点:

1、玻璃内外两个球铰连同中间夹持部分的玻璃厚度正好形成球体,球心接近玻璃厚度中心,玻璃可以发生自由变形,使相邻玻璃间的

夹角得到补偿,同时满足玻璃随风压产生变形的需要。

2、在相邻玻璃间的两端各用一个缝用球铰驳接头隔开,同时固定,因此,相邻玻璃板块数量不受影响、适用于各种玻璃角度。

3、沿玻璃缝的方向可以任意调动,对施工误差没有限制。

4、玻璃距钢结构的距离可以通过缝用球铰驳接头上的螺杆进行调节。

5、球铰结构可以解决夹具中心线与玻璃角平分线不重合的问题。
